Dai-Con Viewer

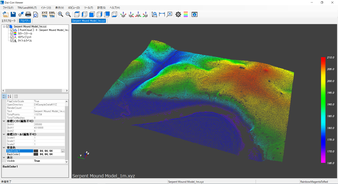

XYZ(.xyz)，CSV(.csv)，DAT(.dat)，TEXT(.txt)，ASCII(.asc)

データ区切り文字がカンマorスペースorタブのASCIIテキストファイル形式。

（x,y,z）形式または（x,y,z,r,g,b)形式のデータで参照列を読込み時に選択可能。

r,g,bの各値は’ 0～255 ’の整数。



XYZRGB(.xyzrgb)

RGB色情報付きのASCIIテキストファイル形式。

一般的な拡張子ではないので汎用性ないですが、ファイルが色付き点群であることを明示する目的で拡張子を（.xyzrgb）にすることで本ソフトに読込みできます。



RCSV(.rcsv)

本ソフトで点群から間引きデータを作成する際に出力されるCSV形式のテキストファイル。

データのヘッダ部分に間引きの情報が出力されます。

拡張子（.rcsv）を（.csv）に変更することで、通常の汎用性のあるCSVファイルとして扱えます。



PCD(.pcd)

ポイントクラウドデータ（テキスト形式）

出典：http://pointclouds.org/documentation/tutorials/pcd_file_format.html

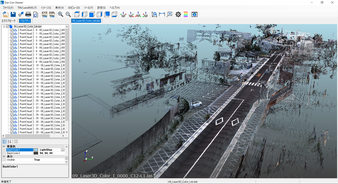

LAS(.las)

レーザー測量によるLiDARデータの標準フォーマットであるバイナリファイル。



LAZ(.laz)

上記LASを圧縮した形式。



※XY座標入力形式について、数学座標系か測量座標系かを選択可能。





また、文字付き座標リストファイルとして文字を読込み、XYZ座標点の位置に点名（ASCII含む２バイト文字対応）を表示できます。

次の２つの形式は、形状（ポイント、ポリゴンメッシュ）について表現。面の色はファイル読込み時に単色を設定可能です。色なし３Dモデルの場合はこの形式の方が高速に読込みできます。



PLY(.ply)

Stanford Triangle Formatとも言われるスタンフォード大学によって開発されたポリゴンファイル形式。



STL(.stl)

Standard Triangulated Languageの略称。

3D Systemsによって開発されたCADソフトウェアのファイル形式。

3Dプリンタ業界では事実上の標準フォーマット。

SketchUp Pro（有償版）でエクスポート可（Z-UP標準，Y-UPオプション，色なし）。

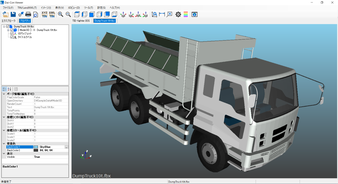

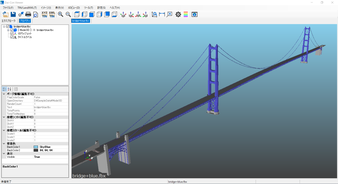

以下の形式は、色付きの3Dモデルを表現できます。テクスチャは未対応です。



Wavefront OBJ(.obj)

Wavefront Technologies社によって開発されたジオメトリ定義ファイル形式。

SketchUp Pro（有償版）でエクスポート可（Z-UP標準，Y-UPオプション）。



3dsMAX(.3ds)

Autodesk 3D Studio(現在は3ds Max)用の形式。

SketchUp Pro（有償版）でエクスポート可（Y-UP）。



COLLADA(.dae)

CGソフト間でデータをやり取りするための交換用ファイル形式。

元々は Sony が PS3、PSP 用に作成した形式。

SketchUp Pro（有償版）およびMake（無料版）でエクスポート可（Y-UP）。



FBX(.fbx)

Alias社（現在AutoDesk社傘下）がオープンソースとして策定したファイル形式。

SketchUp Pro（有償版）でエクスポート可（Z-UP標準，Y-UPオプション）。



IFC(.ifc)

IFCは、Industry Foundation Classesの略称。

International Alliance for Interoperability開発のBIMの中間ファイル形式。

国際組織であるbuildingSMART International(bSI)により国際標準のIFCフォーマット策定。

「CIM導入ガイドライン（案）」では構造物モデルのデータ交換形式としてIFCを採用。

対応ファイルスキーマ：IFC2x3

SketchUp Pro（有償版）でエクスポート可（Y-UP）。



BLENDER(.blend)

 オープンソースの３DソフトBlenderのファイル形式。



XGL(.xgl,.zgl)



DirectX(.x)



OFF(.off)



glTF(.glb)



3MF(.3mf)



VTP(.vtp)

3Dグラフィックスオープンソースライブラリ［VTKライブラリ］で読書き可能なXML形式のファイル。

ポリデータ（ポイント、ポリゴンメッシュ、面の色）を再現します。読込は可、追加挿入は不可。

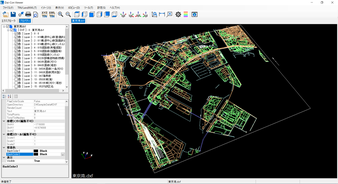

AutoCAD DXF(.dxf)

言わずと知れた2D-CADの標準中間ファイルフォーマット。

本ソフトウェアで読込み可能なDXFバージョンは、

　AutoCAD 2000、2004、2007、2010、2013、2018

です。



2DのDXFは、読込むデータのベースマップのような使い方が良さそうです。

3DのDXFは、前述の3Dモデルと同様に地形データ等に挿入して表示できます。

レイヤごとに表示・非表示を選択可能です。



3D-DXFからTINサーフェスの読込みに対応（3D面・メッシュ・ポリメッシュ⇒TIN）。

本ソフトで読込んだTINをDXF形式にエクスポートし、他のCAD等で編集して再度本ソフトで読込みが可。

また、3D-CADで作成した計画TINを本ソフトで読込み、LandXML形式やグリッドデータ形式へエクスポートが可能。



SketchUp Pro（有償版）でエクスポート可（Z-UP）。

※SketchUp Pro 2019で確認（以前のバージョンでのエクスポートのバグは改善あるがまだ不完全かも）。





GRD(.grd)

米Golden Software 社のマップ（コンター図・鳥瞰図等）作成ソフト「Surfer」のグリッドデータ形式。

本ソフトウェアで読込み可能な形式は、Ver.6テキストおよびバイナリ形式、Ver.7バイナリ形式です。

グリッドデータからTINを作成できます。



GCSV(.gcsv)

本ソフト独自形式で、グリッドデータ作成時にグリッドであることを明示する拡張子を付けた、行列データのCSV形式ファイル。

拡張子（.gcsv）を（.csv）に変更することで、Excelシートに読込み可能な行列データになります。



GXYZ(.gxyz)

本ソフト独自形式で、グリッドデータ作成時にグリッドであることを明示する拡張子を付けた、テキストXYZ座標リスト形式ファイル。データのX座標値およびY座標値は格子点の値です。

拡張子（.gxyz）を（.xyz）または（.csv）に変更することで、通常の座標リストファイルとなります。



LandXML(.xml)

LandXML1.2形式のファイルから座標点セット の”CgPoints”要素、 線形データの”Alignments”要素、およびTINサーフェスの”Surfeces”要素の読込みが可能です（J-LandXML Ver.1.6対応 Ver.2.3）。



座標点セット：　ポイントの描画と点名の挿入

　　　　　　　　幅杭座標属性をポリラインで結線可（Ver.2.3）



線形データ：　　中心線形と横断面のスケルトンを3D描画

　　　　　　　　平面幾何要素、縦断勾配要素、中間点要素等を線形パラメータウインドウに表示

　　　　　　　　2D線形図（平面線形図・縦断図・横断図）別ウインドウへ出力（Ver2.4）



TINサーフェス： 複数のTINがある場合、同ページまたは別ページに表示可

　　　　　　　　サーフェス要素種別（Desc文字）に応じたカラー表現と凡例表示

　　　　　　　　サーフェス領域をポリラインで結線可（Ver.2.3）　　　　　　　　

　　　　　　　　面の非表示属性がある場合、非表示にするか選択可（Ver.2.3）



データ座標系のデフォルトは測量座標系としています。データのXが画面のY、データのYが画面のXとなりXYを交換して読込み表示します。



Dai-Con Viewer形式 データ構成ファイル(.dcdat)

本ソフトウェアの独自保存形式で、開いた地形データや挿入した3Dモデルデータ等を統合してページ情報を保存できます。⇒ 「Dai-Con Viewer」 形式でページ保存



Dai-Con Viewer形式 データ書庫ファイル(.dczip)

本ソフトウェアでページを保存すると、上記データ構成ファイルと複数のデータファイルを含むフォルダを作成します。

その保存フォルダごとZIP形式で単一のファイルにアーカイブしたもので、この書庫ファイルを開くことでデータの読込みができます。
